活性碳吸附系統: 包括吸附箱本體、活性碳、泄壓裝置、溫度傳感器、 消防噴淋裝置、儀表閥門等。
① 由于脫附再生時活性碳床內有高溫氣體，所以吸附床采用雙層隔熱措施，吸附床內膽由3mm碳鋼材料制作,外表由2mm碳鋼材料制作。
② 由于活性碳和吸附的溶劑都是易燃物品，所以在活性炭吸附器上設置泄壓裝置?；钚蕴课狡鲀?nèi)的壓力正常狀況下小于0.01MPa, 為了保護設備，我們?cè)O(shè)置的泄壓裝置的泄壓壓力為0.01MPa.。
③ 為了保護設備，吸附箱上設置噴淋裝置，當溫度超過設定值時，電柜就會聲光報警，同時噴淋裝置就會立即啟動，進行噴淋滅火。
④ 吸附床的吸附進（出）風閥和再生進（出）閥門均采用氣動閥門，此閥門密閉性好、開啟靈活、維修方便、堅固耐用。
⑤ 吸附箱上設置溫度傳感器, 傳感器監測吸附箱內溫度，輸出信號。
⑥ 活性碳：

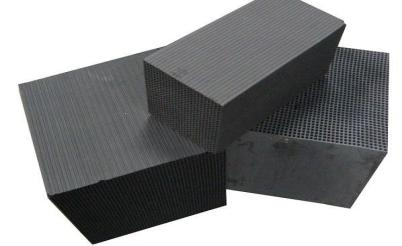

◎ 吸附活性碳選用蜂窩狀活性碳, 活性碳的規格：100×100×100

◎ 蜂窩狀活性碳比表面積大，吸附能力強。

◎ 蜂窩狀活性碳流體阻力小，運行更省電。

◎ 活性碳填充量：活性碳的質量和數量決定廢氣處理設備凈化效率的高低，所以要在有效保障活性碳質量的基礎上，合理配置活性碳的填量




說明： 活性炭填充厚度暫按600mm考慮,如果實際濃度較高,設備設計預留增加200mm厚度活性炭的空間。
